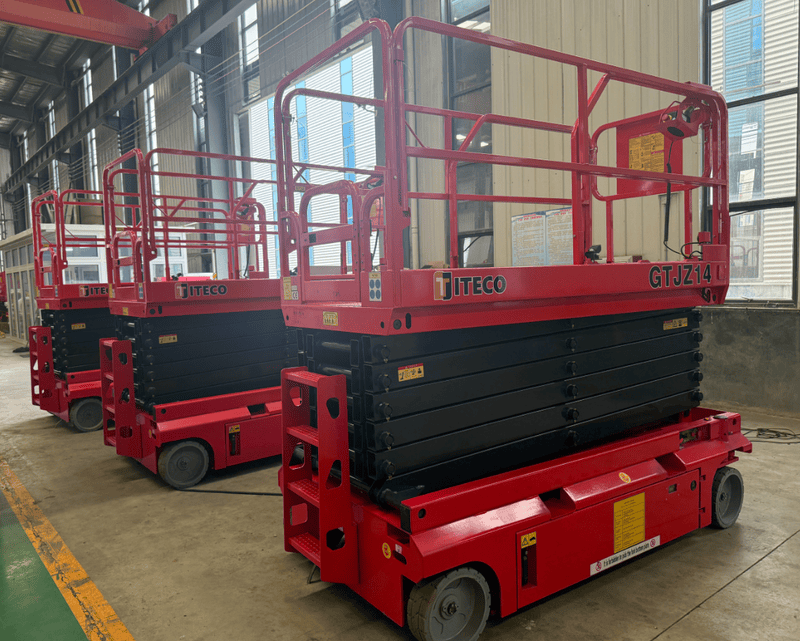

Xe Nâng Người Tự Hành 16m D-GTJZ14 Tải Trọng 500kg 4 Bình 12V/85Ah

Xe nâng người tự hành D-GTJZ14 có tải trọng 500kg, chiều cao sàn 14m, tổng chiều cao làm việc 16m. Sàn thao tác 2845 x 1420mm, trọng lượng xe 2640kg, nhập khẩu nguyên chiếc, bảo hành 12 tháng. Phốt thủy lực nhập khẩu Nhật Bản, phù hợp công trình tải nặng.

Xe Nâng Người Tự Hành 16m Tải Trọng 500kg Ắc Quy 4 Bình 12V/85Ah

Nâng cấp dòng D-GTJZ14 từ phiên bản tải trọng 227kg lên 500kg, mở rộng phạm vi ứng dụng cho các công trình cần mang theo nhiều nhân sự và vật tư nặng cùng lúc trên độ cao 14m.

Toàn bộ vật tư cấu thành được công khai chi tiết, giúp doanh nghiệp đánh giá đúng chất lượng thiết bị trước khi đầu tư.

Cấu tạo khung nâng

Khung cắt kéo là bộ phận chịu tải chính của toàn bộ xe nâng người, vì vậy độ dày vật liệu và phương pháp gia công tại đây ảnh hưởng trực tiếp đến tuổi thọ thiết bị.

• Mặt bích và ray trên được cắt laser, uốn CNC từ thép tấm dày 3mm, đảm bảo độ chính xác khi lắp ráp.
• Thanh giằng ngang dùng ống chữ nhật 160 x 80 x 3.75mm, dập khuôn để không bị rơ trong quá trình vận hành.
• Chốt trục Ø35 bằng thép 45 được tôi cứng và mạ kẽm, kèm khoang dầu kín giúp bôi trơn liên tục.
• Tai bản lề dùng thép tấm dày 12mm, cắt laser và sơn tĩnh điện, chịu lực tại điểm xoay của khung kéo.
• Khung gầm sử dụng ống chữ nhật 180 x 80 x 3.75mm, gia công riêng theo thiết kế chịu tải của model.
• Con trượt làm từ nhựa kỹ thuật MC Nylon, diện tích tiếp xúc lớn giúp nâng hạ êm và giảm rung động.
• Chân chống phụ dạng rút gọn, ống 140 x 60 x 3.75mm, giải quyết bài toán không gian hẹp khi mở chân chống.

Hệ thống thủy lực - nhập khẩu linh kiện chống rò rỉ

Hệ thủy lực là nơi dễ phát sinh sự cố nhất trên xe nâng người nếu sử dụng linh kiện kém chất lượng. Xe nâng người D-GTJZ14 trang bị cụm nguồn công suất 3Kw, điện áp DC48V, cùng các van chức năng: van hạ khẩn cấp, van an toàn chống quá tải, van tiết lưu, van một chiều và van điện từ hoạt động đồng bộ.

Điểm nhất nằm ở phốt làm kín Ø80, được nhập khẩu từ thương hiệu WALKA của Nhật Bản, đảm bảo độ bền cao và không rò rỉ dầu trong suốt quá trình sử dụng.

Kết hợp với ty thủy lực HSG80/50 mạ crôm 4 ty và ống dẫn dầu áp lực cao hai lớp lưới thép chịu 53MPa, hệ thống đáp ứng tốt yêu cầu vận hành liên tục với tải trọng 500kg.

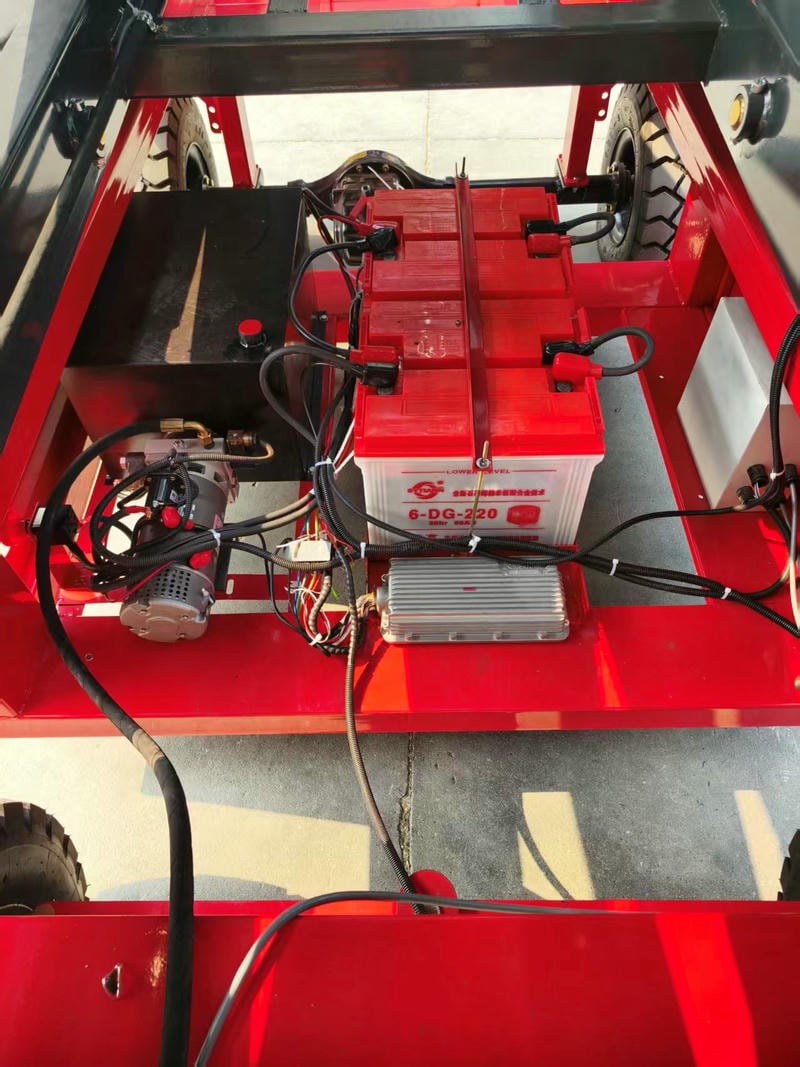

Hệ thống điện và an toàn vận hành

Toàn bộ hệ thống điện điều khiển sử dụng điện áp an toàn 24V cho các bộ phận thao tác, giảm rủi ro tai nạn điện khi vận hành ngoài trời hoặc trong môi trường ẩm ướt.

• Dây cáp động cơ 4 lõi và cáp điều khiển 10 lõi đảm bảo truyền tín hiệu ổn định khi xe nâng lên độ cao lớn.
• Hệ contactor tích hợp bảo vệ quá nhiệt và bảo vệ mất pha, ngăn cháy động cơ khi nguồn điện không ổn định.

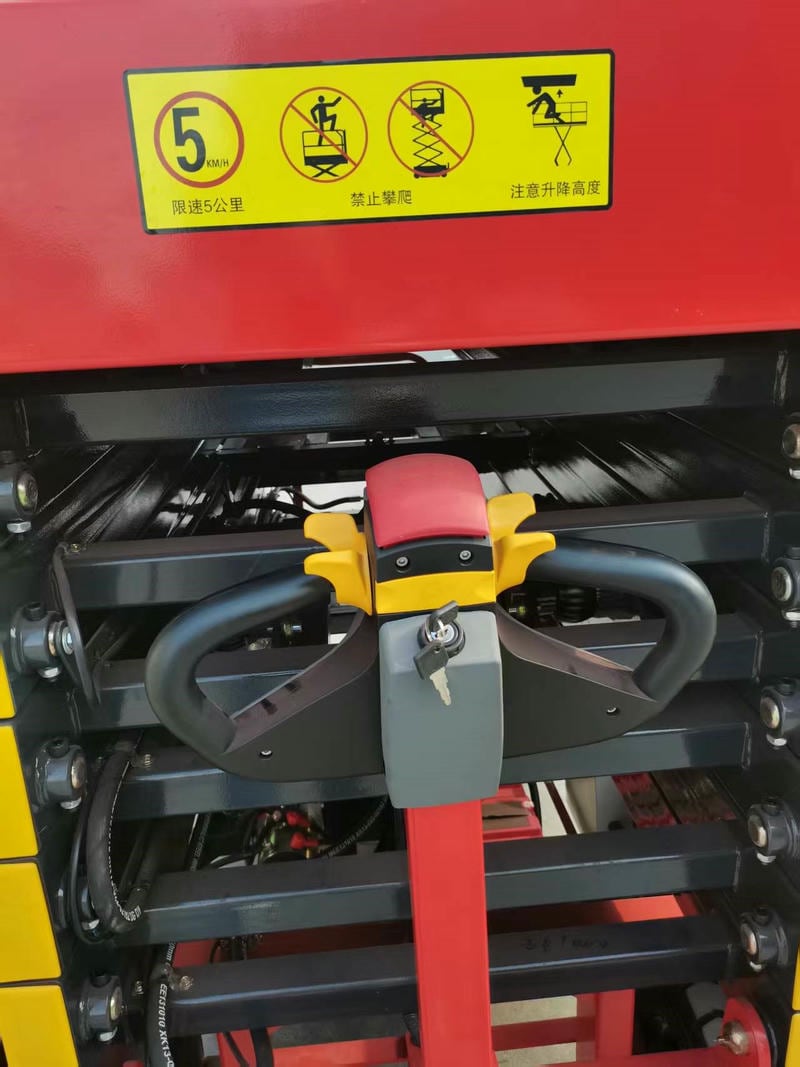

• Điều khiển được thực hiện cả ở vị trí trên sàn và dưới đất, thuận tiện khi cần thao tác khẩn cấp từ mặt đất.
• Nút dừng khẩn cấp bố trí trên hộp điều khiển, cho phép ngắt toàn bộ hoạt động ngay lập tức khi có sự cố.

Thông số kỹ thuật Xe Nâng Người Tự Hành 16m D-GTJZ14

Hệ Thống di chuyển và chân chống phụ

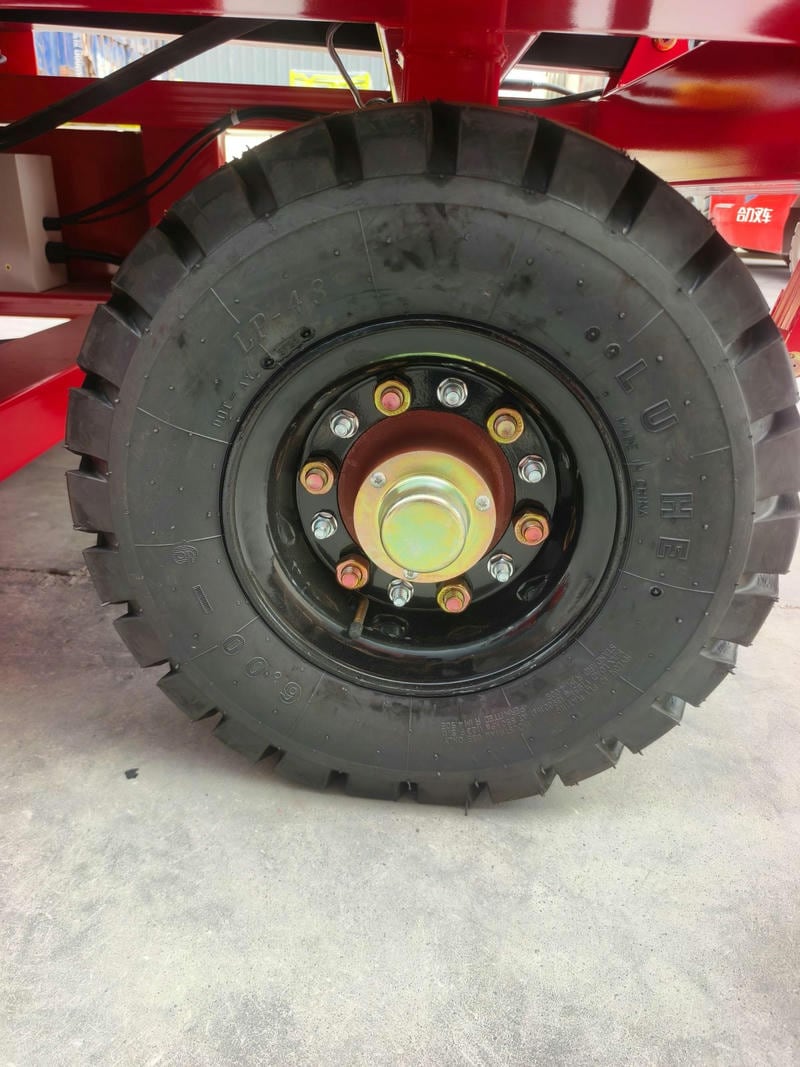

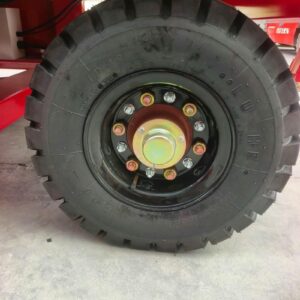

D-GTJZ14 sử dụng động cơ di chuyển 2.5Kw/48V kết hợp cầu sau chuyên dụng cho xe điện có tích hợp phanh, đảm bảo xe dừng chắc chắn khi đang mang tải trên cao. 4 lốp hơi kích thước 600 - 9 giúp xe di chuyển ổn định trên nhiều loại nền công trình khác nhau.

Chân chống phụ dạng kéo ra thu vào linh hoạt, xử lý được tình huống không gian thi công chật hẹp mà chân chống cố định thông thường không mở ra được. Đây là chi tiết thiết kế thực tế, xuất phát từ nhu cầu vận hành tại các nhà xưởng có lối đi hẹp giữa các dây chuyền sản xuất.

Xử lý bề mặt và độ bền ngoài trời

Trước khi sơn, khung xe được phun bi và phun cát để loại bỏ hoàn toàn gỉ sét và xỉ hàn trên bề mặt thép, đồng thời tạo độ nhám giúp lớp sơn bám chắc hơn.

Công đoạn hoàn thiện sử dụng sơn tĩnh điện, cho bề mặt hoàn thiện đẹp, độ bám dính cao, chịu lực tốt và giữ màu ổn định trong thời gian dài dưới điều kiện thời tiết ngoài trời.

Xe nâng người D-GTJZ14 phù hợp với công việc nào

Với tải trọng 500kg và sàn thao tác rộng 2845 x 1420mm, D-GTJZ14 phù hợp với các hạng mục cần mang theo nhiều nhân sự hoặc vật tư nặng lên cao cùng lúc.

• Thi công lắp dựng kết cấu thép, hệ thống cơ điện tại nhà xưởng có mái cao và tải vật tư lớn.
• Vận chuyển đồng thời nhiều công nhân cùng dụng cụ thi công lên độ cao 14m trong một lượt nâng.
• Bảo trì hệ thống công nghiệp nặng yêu cầu mang theo thiết bị, phụ kiện có khối lượng lớn khi làm việc trên cao.

Video xe nâng người

Câu hỏi thường gặp về D-GTJZ14 FAQ

Tải trọng nâng của D-GTJZ14 là bao nhiêu?

Theo thông số công bố, tải trọng nâng của sản phẩm là 500kg. Giá trị này nên được đối chiếu với điều kiện làm việc thực tế trước khi lựa chọn cấu hình phù hợp.

Chiều cao nâng của D-GTJZ14 là bao nhiêu?

Số liệu kỹ thuật cho thấy chiều cao nâng đạt 14m ở sản phẩm. Người mua nên so sánh số liệu này với yêu cầu sử dụng thực tế để chọn đúng quy cách.

Chiều cao làm việc của D-GTJZ14 là bao nhiêu?

Giá trị chiều cao làm việc ghi nhận cho sản phẩm là 16m. Cần xác nhận lại thông số này với nhà cung cấp theo đúng phiên bản sản phẩm trước khi đặt hàng.
